WC505网段隔离器
切换产品
硬件参数：单核CPU、128MB运存，五个百兆网口
联网方式：WIFI、以太网

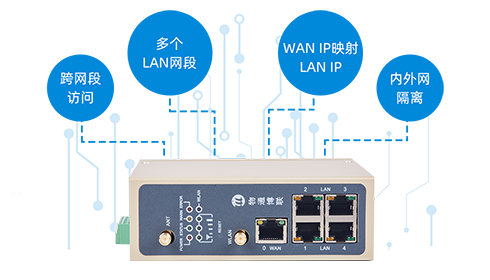

网段互通：支持内网IP转成外网IP，实现跨网段互通
网段隔离：支持内外网分区隔离和防火墙安全功能

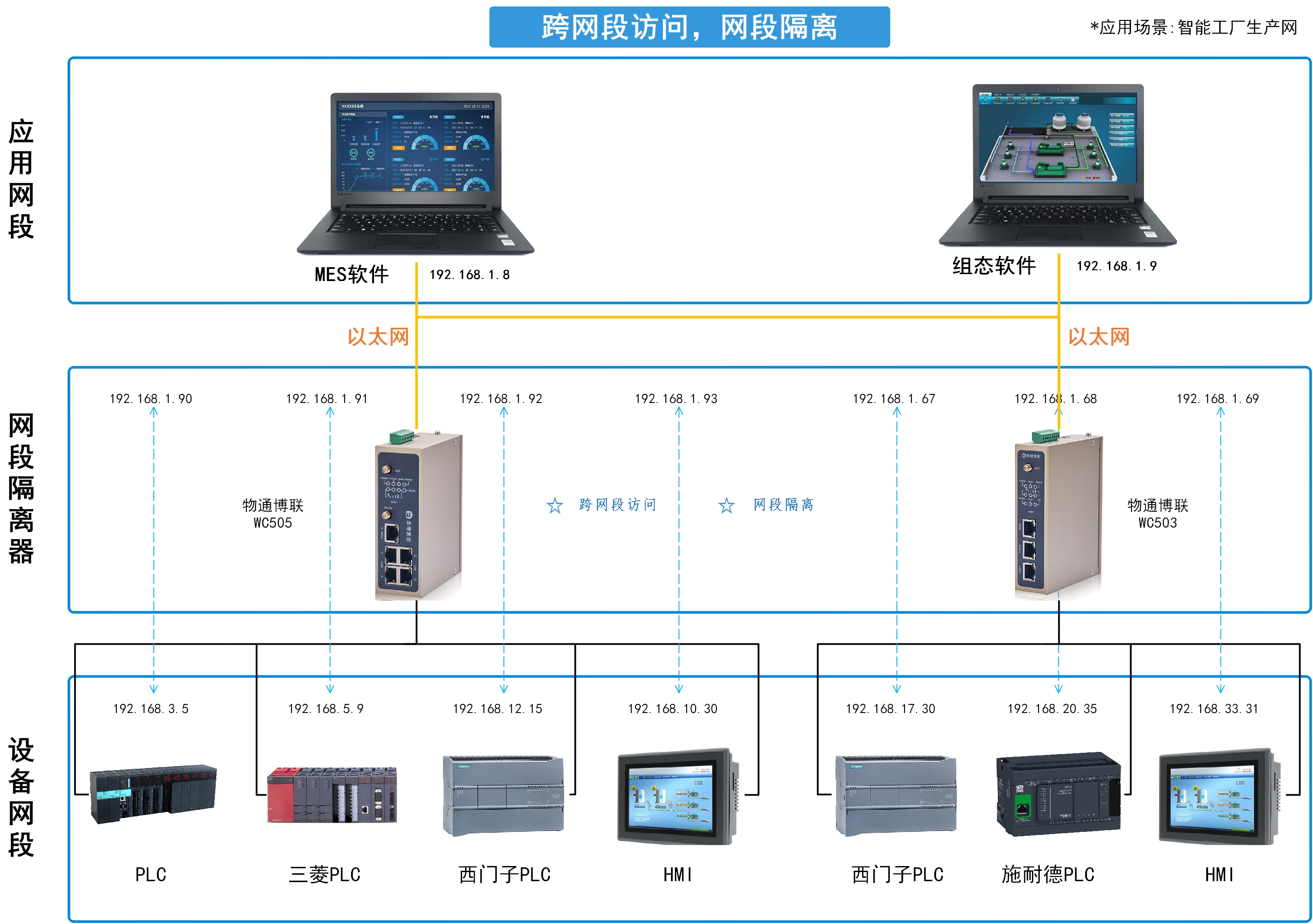

WC505网段隔离器（NAT转换网关）适用于生产网络对 PLC、HMI、CNC、DCS、MES等网络通讯和数据采集，兼有跨网段隔离和IP转换的功能。同时支持4台以上设备（如PLC、CNC等）网段隔离和NAT 转换；车间多个设备，如果有不同网段的IP地址，则可以统一成同一网段的IP地址，进行设备（PLC、CNC）的在线编程、数据采集、远程管理等各种跨网段访问。
（1）解决新购置设备IP不能修改，而无法接入网络问题
（2）通过NAT转换，解决不同网段的设备无法通信的问题
（3）通过IP重命名，实现生产网络的IP统一规划和管理问题
（4）通过IP重命名，解决隐藏设备真实IP，防止网络攻击问题
（5）通过防火墙网段隔离和端口限制，有效提抗网络干扰和攻击能力
通过防火墙、内外网隔离、设备IP隐藏及加密等多种机制实现网络的隔离和防护，让您的设备可以随心所欲的安全接入。
支持6V~35V宽电压供电，-20℃~70℃工业级宽温设计，抗电磁干扰，适应更多对供电要求和温度要求的应用现场。
1）金属外壳，防护等级为IP30。
2）EMC各项等级指标达3级。
3）以太网口支持1.5KV 隔离变压保护.
4）抗电磁干扰。
| 软件规格 | ||
|---|---|---|
| 网络功能 | 网络接入 | 支持WIFI、以太网接入 |
| LAN协议 | 支持ARP | |
| WAN协议 | 支持PPP | |
| IP应用 | 支持Ping、Tracer、DHCP Server 、DHCP Relay、 DHCP Client、DNS relay，ROUTE，NAT，DMZ | |
| IP路由 | 支持静态路由 | |
安全性 |
防护安全 | 支持全状态包检测（SPI）、防范拒绝服务（DoS）攻击、过滤多播/Ping探测包、源端口映射、目的端口映射、DMZ，访问控制功能（ACL） |
| 数据安全 | 支持L2TP VPN / PPTP VPN / OPEN VPN / IPSec VPN（可?。?/td> | |
| 防火墙 | 内置防火墙功能，全方位网络阻隔和防护 | |
| 看门狗防护 | 多重的软硬件看门狗，实现设备运行故障自修复 | |
| 功能安全卫士 | 实时看护各项功能?？椋钥赡艿拇砦蠼性づ泻痛聿⒆杂?/td> | |
| 管理维护 | 配置工程 | 支持本地配置 |
| 应用升级 | 支持本地程序升级 | |
| 日志功能 | 支持完备和详尽的日志功能，方便快速排查诊断问题 | |
| 诊断命令 | 支持丰富的诊断命令接口，可以实现本地自我诊断 | |
| 状态查询 | 系统状态,网络连接状态,应用状态等 | |
硬件规格 |
||
|---|---|---|
| 硬件平台 | CPU核心 | 580MHZ 单核 |
| 运行存储 | 128MB（1Gb） | |
| 程序存储 | 16MB （128Mb） | |
| 接口特性 | 电源接口 | DC 6V-35V （接线端子） |
| 以太网端口 | 5*10/100Mbps快速以太网端口，LAN/WAN口，1.5KV网络隔离变压保护 | |
| 串口接口 | 2个RS-232/485接口（接线端子）可选，15KV ESD?；?/td> | |
| 天线接头 | WLAN: RP-SMA x2 | |
| 复位按键 | 针孔式复位按键 | |

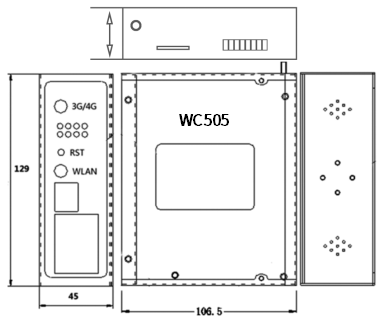

| 机械特性 | 外形尺寸 | 129x107x45 mm |
| 安装方式 | 导轨式 | |
| 外 壳 | 金属壳 （土豪金） | |
| 防护等级 | IP30 | |
| 散热方式 | 无风扇散热 | |
| 重量 | 500g | |
| 环境湿度 | 环境湿度 | 5% ~ 95% (无凝霜) |
| 存储温度 | -40 ℃~ 85℃ | |
| 工作温度 | -20℃ ~ 70℃ | |
| 指示灯 | 2*4指示灯 | POWER电源灯（红）、STATUS状态灯（绿）、WARN警告灯（黄）、ERR错误灯（红）、WiFi指示灯（蓝） |
| EMC指标 | 静电放电抗扰度 | GB/T17626.2-2018,level4 |
| 电快速瞬变脉冲群抗扰度 | GB/T17626.4-2018,level4 | |
| 振荡波磁场抗扰度 | GB/T17626.18-2016,level4 | |
| 射频电磁场辐射抗扰度 | GB/T17626.3-2016,level4 | |
| 浪涌(冲击)抗扰度 | GB/T17626.5-2019,level4 | |
| 工频磁场抗扰度 | GB/T17626.8-2006,level4 | |
| 物理特性 | 振动 | GB/T2423.10-2008 |
| 冲击 | GB/T2423.5-2019 | |
| 跌落 | GB/T2423.8-1995 | |
【产品规格说明书】WC505产品规格说明书V1.0
